7 Hardwarekonzept

Die Anforderungen aus 2.1 und 2.2 führten als Ergebnis zum Hardwarekonzept nach Abb. 5.6, für das die Komponenten im Rahmen dieses Kapitels detailliert erläutert und ausgelegt wurden.

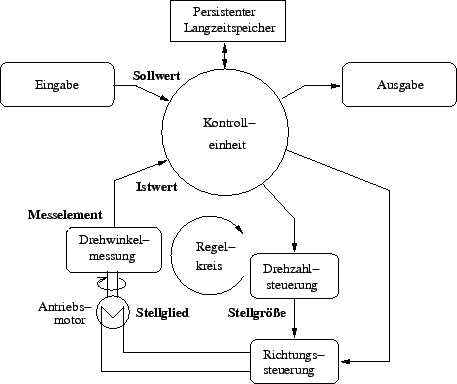

Figure 5.6: Hardwarekonzept der Drehwinkelsteuerung

Zum Teil konnten die Bauteile direkt in die Anlage integriert werden, andere Komponenten mussten erst entwickelt und technisch umgesetzt werden.

Mit der konkreten technischen Umsetzung beschäftigt sich das nächste Kapitel.
