1 Neue mechanische Anforderungen

Das in Absch. 1.2 beschriebene Verfahren zur Messung der Filterstaub-Schichtdicke bedingt die optische Zugänglichkeit der zu messenden Filterfläche.

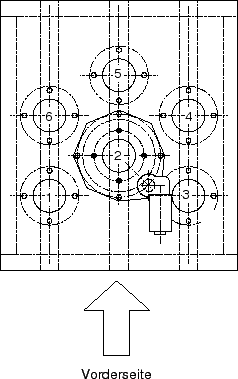

Figure 2.1: Filteranordnung (Draufsicht)
\includegraphics[%
width=12cm]{graphics/Filteranordnung.eps}

In Abb. 2.1 ist zu erkennen, dass nur ein geringer Teil des mittleren Filters 2 eingesehen und damit optisch ,,vermessen'' werden kann. Die Abbildung stellt die Filteranlage im Grundriss dar, wobei die neue Drehvorrichtung bereits angedeutet ist.

Des Weiteren ist die Oberfläche dieses Filters von besonderer Bedeutung, da diese durch die Reinigungszyklen der umliegenden Filter am stärksten beeinflusst wird - siehe dazu auch die Ausführungen aus Abschnitt 1.1.

Zu Beginn des Jahres 2005 wurde daher beschlossen, die Anlage dahingehend zu erweitern, dass Filter 2 in der geschlossenen und betriebsbereiten Anlage gedreht werden kann (Insitu-Funktion). Damit wurde ermöglicht, dass dieser Filter innerhalb einer Versuchsreihe rundum eingesehen und optisch gemessen werden kann.
