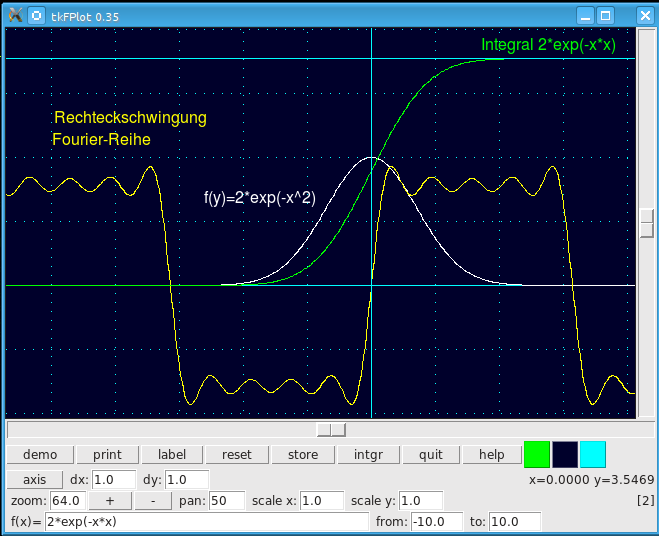

Funktionsplotter - tkFPlot

tkFPlot benötigt Tcl/Tk 8 (getestet mit Version 8.2 und 8.4). Diese Skriptsprache ist als Open Source frei verfügbar und es existieren zahlreiche kompilierte Binär-Pakete für ziemlich alle Unix-Arten (Linux, Sun-Solaris, AIX, HP-UX, Irix, Free BSD...), Windows und weitere Betriebssysteme.

Die Homepage für Tcl/Tk ist https://www.tcl.tk, wobei in jeder gängigen Linux-Distribution bereits ein Tcl/Tk-Paket enthalten ist.

Der Kern des Programms stammt vom Programm Funplot von Richard Suchenwirth und wurde um die benötigten Funktionen erweitert.

Funktionen:

• Darstellung von X/Y Graphen in der Form y=f(x)
• Vereinfachte Formeleingabe (zB. 2x3 entspricht 2*x^3)
• Integrierte Demofunktionen zum "Erlernen" der Formelsyntax
• Beliebige Ansichtsskalierung (Zoom) und Ausschnittsverschiebung (Pan)
• Frei wählbare Skalierung und Achsenabstände in X- und Y-Richtung
• Verschiedene Achsendarstellungsmodi (Achsenkreuz, keine Achsen, Achsenmarkierungen und Achsraster)
• Einfügen von Beschriftungen (Labels) an beliebiger Stelle
• Export als Postscript (zum Übernehmen in andere Applikationen oder zum Drucken, ...)
• Darstellung des Integrals der aktuellen Funktion (im Test)
• Überlagerung mehrerer Funktionen durch "Speichermöglichkeit"
• Beliebige Farbdefinition von Funktionen, Achsen und Hintergrund
• Koordinatenanzeige und "Abmessen" in kartesischen und Polarkoordinaten möglich

Installation:

1. Herunterladen der Software von unserer Freeware Seite.


2. Wenn Sie die Windows EXE-Datei herunter geladen haben, können Sie diesen Punkt überspringen.

   Falls Sie die ZIP-Datei tkfplot-0.35.zip (Windows) herunter geladen haben entpacken Sie diese mit:
   unzip tkfplot-0.35.zip

   Alternativ können Sie auch ein ZIP-GUI zum auspacken der Datei verwenden.

   Unter Linux entpacken Sie die TGZ-Datei tkfplot-0.35.tgz (Unix/Linux) mit dem Kommando:
   tar -xzvf tkfplot-0.35.tgz


3. Starten des Funktionsplotters:
   Die Windows EXE-Datei kann direkt durch einen Dopplklick auf die Datei tkFPlot.exe gestartet werden.

   Unter Windows starten Sie den Funktionsplotter mit dem Kommando:
   wish fplot.tk

   im DOS-Fenster oder über den Explorer Öffnen mit Wish ...

   Unter Linux startet der Funktionsplotter direkt durch Eingabe des Programmnamens in der Konsole:
   fplot.tk

Änderungen:

1. TCL-Code Reorganisation
2. Einige kleinere Fehlerkorrekturen
3. Bereitstellen einer Windows EXE-Datei

1. Beliebige Texte können als "Label" eingefügt werden
2. Achsen-Modi: keine Achsen, nur Koordinatenkreuz, Achsenmarkierungen, Achsraster
3. Achsenabschnitte in X- und Y-Richtung wählbar
4. Achsenspezifische Skalierung (X- und Y-Achsen getrennt)

1. Fehler in der Messwertberechnung korrigiert
2. Zusätzliche Demo-Funktionen
3. Zeilenumbrüche im Hilfetext
4. Konstante PI und E (Euler) in der Funktionssyntax möglich
